恒压供水控制柜快速调试指南

对于使用华创汇能公司的所有配置SL3000或SL8000恒压供水控制器的变频恒压供水控制柜，无论是一控一、一控二、一控三或一控四，当参数调乱或控制器恢复出厂设置后，所需要设置功能项均可按以下快速参数设置项进行参考设置，其功能值应根据现场实际情况进行适当的调整，不可完全照用以下参数值。

一、窗口及按键说明

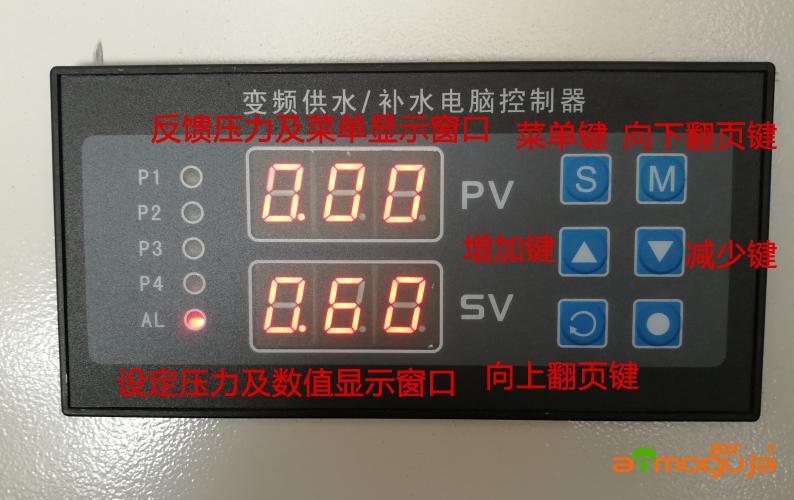

PV窗口：工作模式时，显示管道反馈的实际压力，菜单模式时显示系统功能菜单；

SV窗口：工作模式时，显示当前设置的目标压力，菜单模式时显示功能菜单项的设定值，可用增减按键进行对应值的设定；

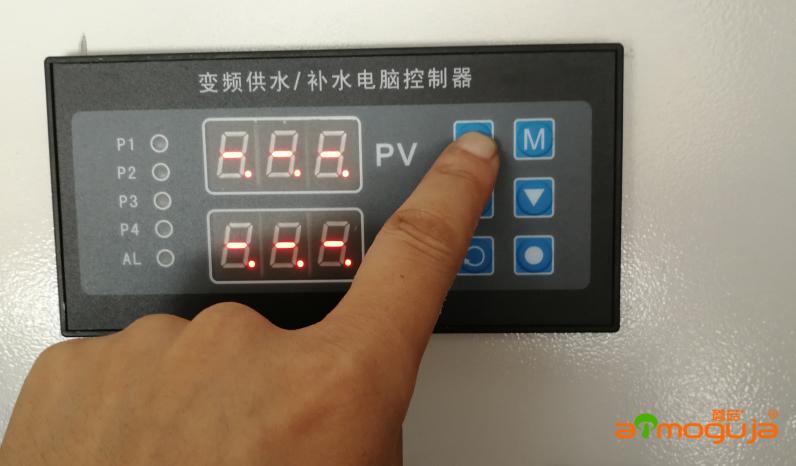

“S"键，长按5秒进入菜单模式，可进行系统功能设置，在此模式下，再按一下“S”键，可返回工作模式。

“M”键：菜单模式下使用，向下翻页

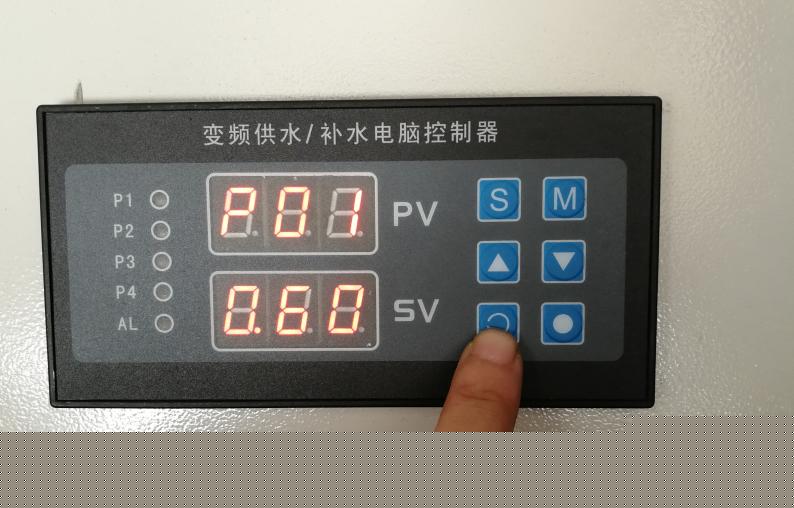

“↻”键，向上翻页键，工作模式下，按此键可以切换SV窗口的显示内容（频率和目标压力），菜单模式下，为向上翻页键。

二、常用功能参数表（设置值为11KW变频一控二的典型参数值）

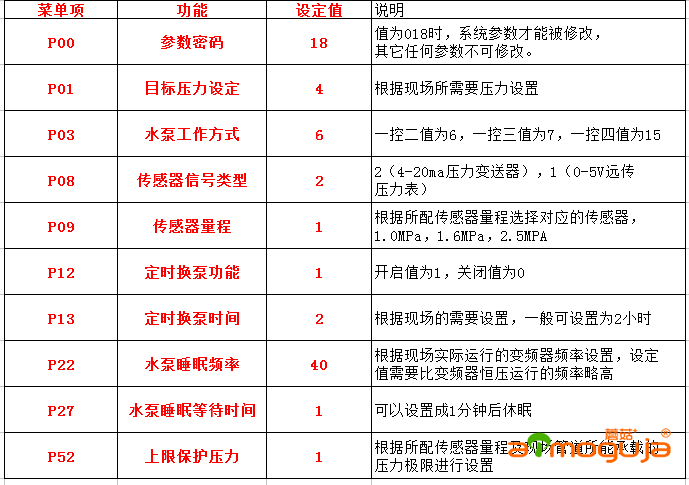

三、常用功能设置实例（设置值为11KW变频一控二的典型参数值）

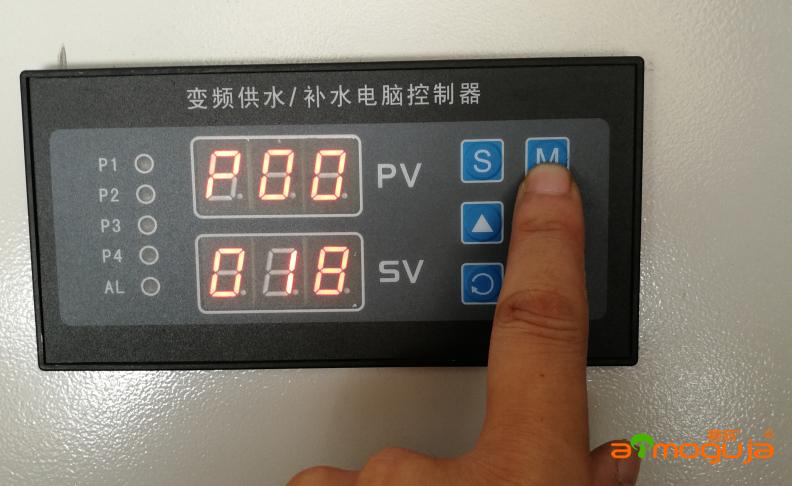

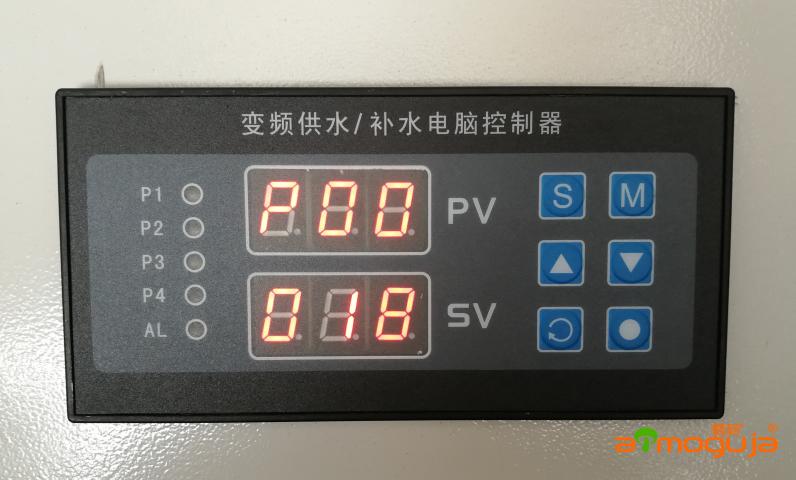

1、参数密码设置，P00=018

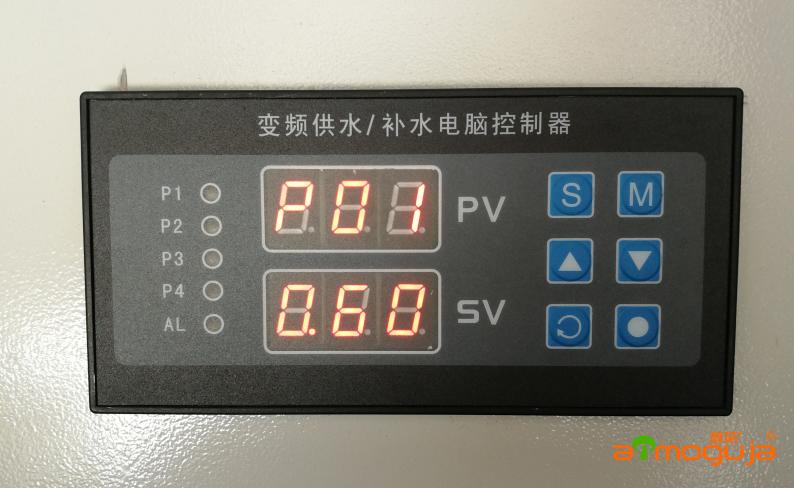

2、目标压力设置为6公斤，P01=060

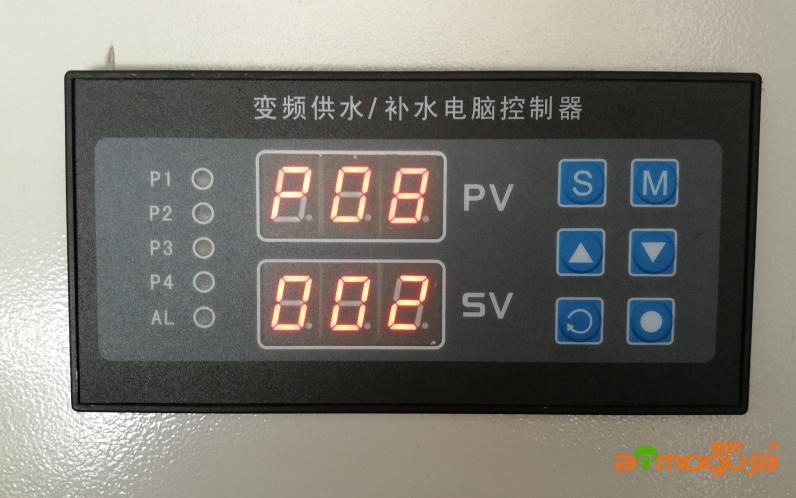

3、传感器使用4-20ma压力变送器，P08=002

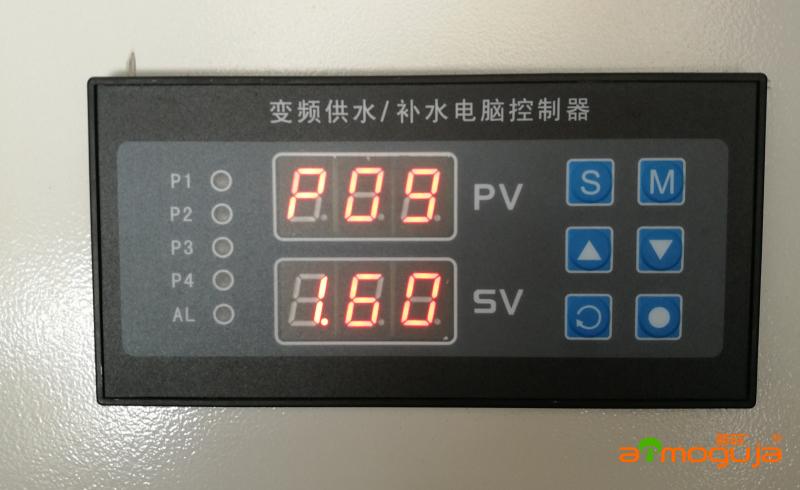

4、传感器量程设置成16公斤（1.6MPA，16BAR），P09=1.60

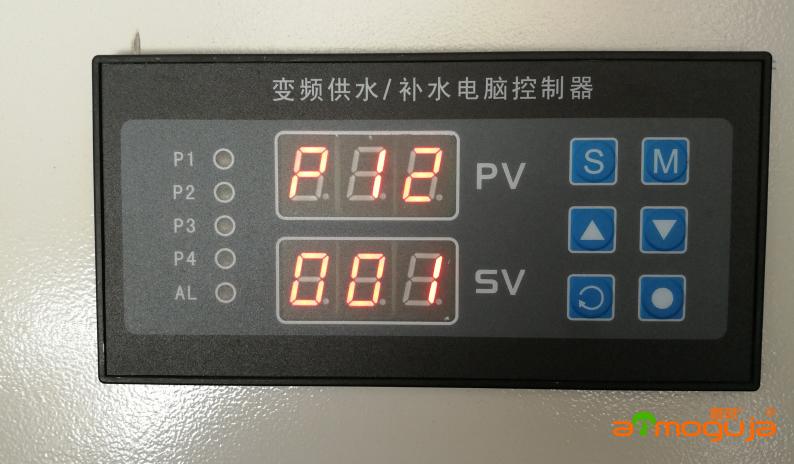

5、开启定时换泵功能，P12=001；

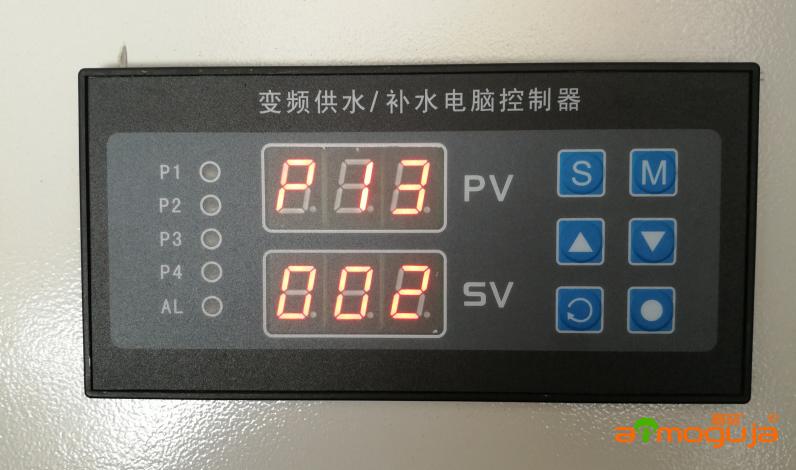

6、设置定时换泵的时间为2小时；P13=002

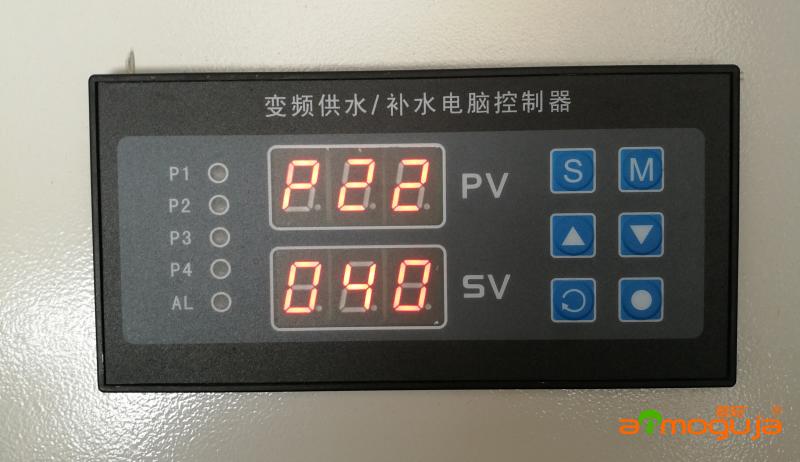

7、设置水泵休眠频率为40HZ，P22=040

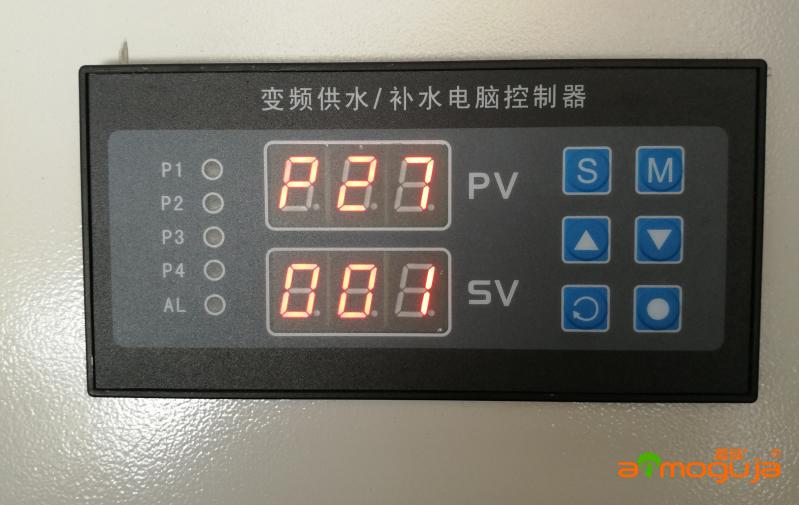

8、设置水泵休眠等待时间为1分钟，P13=001

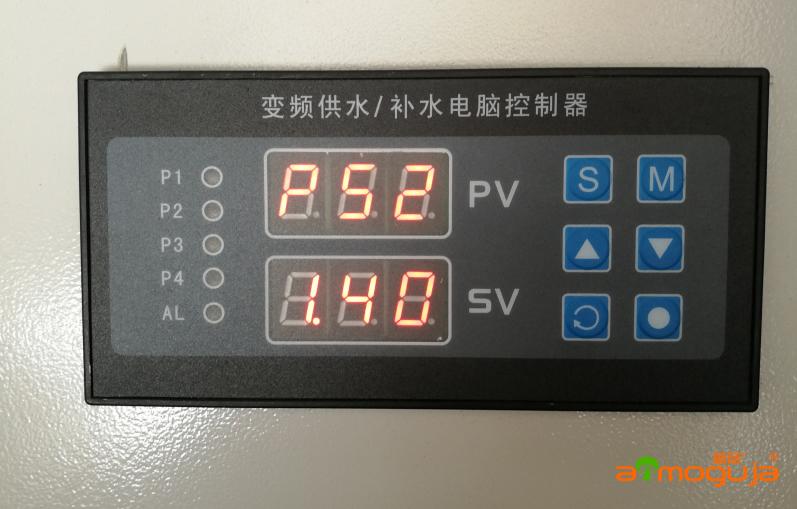

9、设置管道的上限保护压力为14公斤,P52=1.40，（此值要根据现场的实际使用情况来设置，保护压力=目标压力+5公斤，小于或等于压力变送器量程值）
