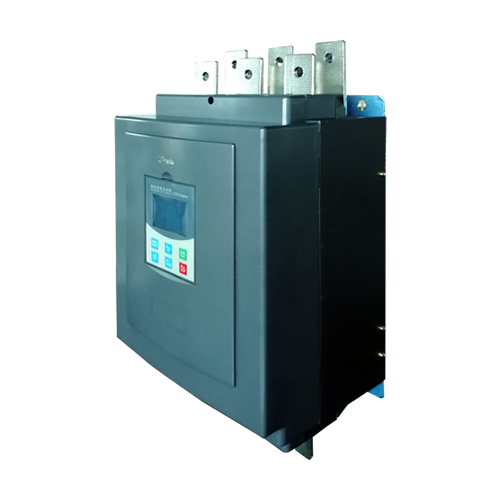

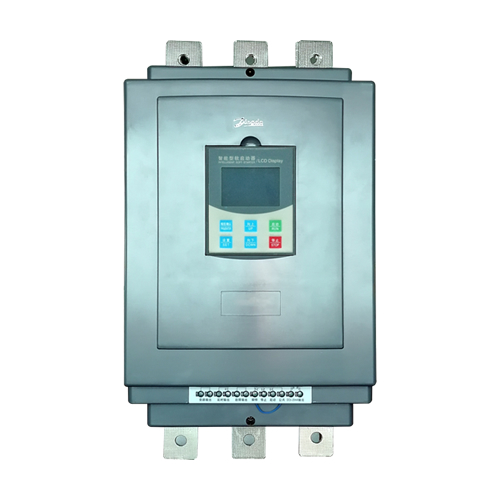

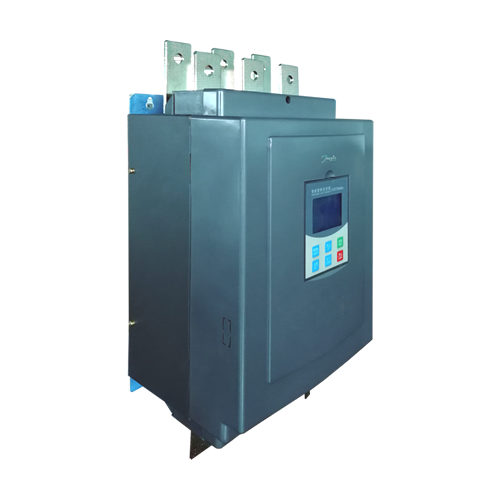

DDR5600系列智能化数字式电机软起动器具有完整的系统保护功能,延长系统的使用寿命、降低系统造价成本、提高系统的可靠性且兼容了所有起动设备的各种功能;是传统星三角起动、自耦减压起动等最理想的新替代产品。
性能特点:
● 降低起动电流,减轻供电电源峰值电流,减少配电设备的成本。降低电机损耗,提高机械传动设备的使用寿命。
● 启动参数可选,方便于一台电机软起动器启动不同的电机负载。
● 启动检测电机反馈电压实现闭环控制,保证电机在各种工况和不同的负载启动成功。
● 多种起动方式:电压斜坡起动方式可得到最大的输出转矩;限流软起动方式最大的限制起动电流等。
● 可靠的质量保证:采用计算机模拟设计;SMT贴片生产工艺;优异的电磁兼容性能;整机出厂前的高温老化、振动试验。
● 完善可靠的保护功能:失压、欠压、过压保护;软起动器过热、起动时间过长保护;输入缺相、输出缺相、三相不平衡保护;起动过流、运行过载、负载短路保护等。
● 现场总线的全动态控制监测起动器,易于组网。
● LCD中文显示功能:LCD液晶屏显示各种工况参数、编程及故障状态下具有文字提示说明。
限电流起动模式
|
适用于对起动电流有严格限制要求的场合。
|
|
|
|
电压斜坡起动模式
|
适用于起动电流要求不严,而对起动平稳性要求较高的场合。
|
|
突跳+限流起动模式
|
用于重载时静摩擦力太大电机不能起转的场合。
|
|
|
|
突跳+限压起动模式
|
用于重载时静摩擦力太大电机不能起转的场合形。
|
|
电流斜坡起动模式
|
具有较有较强的加速能力,适用于两极电机,也可在一定范围内缩短起动时间。
|
|
|
|
电压限流双闭环起动模式
|
电压限流双闭环起动模式采用电压斜坡和限电流双闭环回路控制,是一种既要求起动较平稳又要求严格限流的综合起动模式,它采用了估算电机工作状态的预测算法。
|
|
软停机模式
|
软停机模式可以减少和消除水泵类负载的喘振。用户可以通过控制面板设置相应的停机时间,若停机时间为0,则为自由停车。
|
|
|
|
自由停机模式
|
一般情况下,如无必要软停机,则应选择自由停机模式,以延长软启动器的使用寿命。
|
|
软起动器具有失压、欠压、过压保护;软启动器过热、起动时间过长保护;输入缺相、输出缺相、三相不平衡保护;起动过流、运行过载、负载短路等保护功能。
本产品可广泛应用于石油、化工、消防、建筑、冶金、建材、矿山、环保等工业领域,可与风机、泵类、压缩机、制冷设备、纺织机、滚轧机、粉碎机、搅拌机、传送带等机电装置配套使用。
典型应用:
水 泵 -- 利用软停车功能,停止时缓解泵的水锤显现,节省了系统维修费用。
球 磨 机 -- 利用电压斜坡起动,减少齿轮转矩的磨损和维修工作量,节省时间和费用。
风 机 -- 减少皮带磨损和机械冲击,节省了维修的费用。
压 缩 机 -- 利用限流,实现了平滑起动,减少电机发热,延长使用寿命。
皮带运输机 -- 通过软起动实现平滑渐进的起动过程,避免产品移位和液体溢出。
